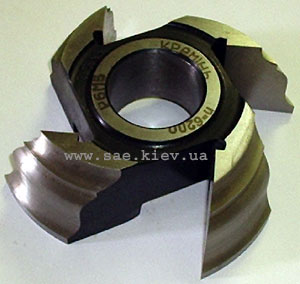

Комплект фрез для изготовления
плинтуса ДИ-05 "ИНСТРУМЕНТ-М"
|
| D, mm | d,
mm | B, mm |
Z | n |
200...210 | 32/40/50/60 | 50...60 | 4/6 | |
| 125...130 |
32 | 50...60 |
4 | 9000 |
| 150...160 |
32/40/50 |
50...60 | 4/6 |
6200 |
|
170...180 | 32/40/50/60 |
50...60 | 4/6 |
6200 |

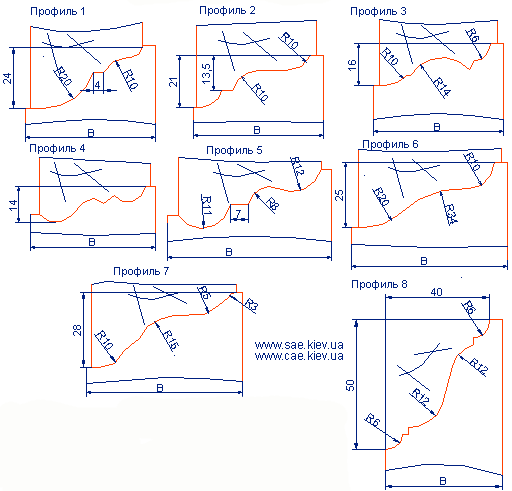

По
желанию заказчика параметры фрез и профиля могут быть изменены.
Комплект фрез для изготовления реечного плинтуса ДИ-05.01 "ИНСТРУМЕНТ-М"
Фрезы затылованные изготавливаются из инструментальной
стали Х6ВФ, или с напайными пластинами Р6М5, или с напайными пластинами из твердого
сплава ВК15.
Назначение: комплект фрез предназначен для изготовления лицевых и боковых
поверхностей реечного плинтуса из древесины твердых и мягких пород на универсальных
фрезерных и четырехсторонних станках.

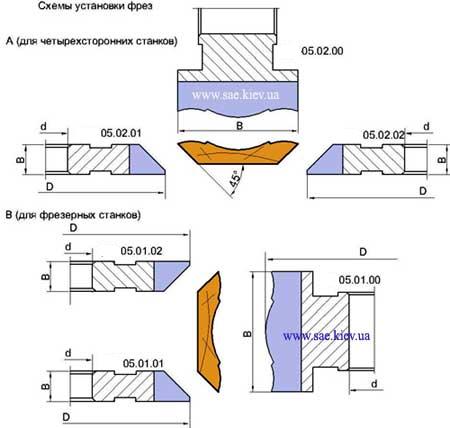

Комплектация: комплект состоит из одной профильной фрезы и двух фрез для
обработки боковых поверхностей плинтуса под углом 45 градусов.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-05.01.01
|
125 | 32 |
22 | 4 |
6200 |
|
ДИ-05.01.02
| |||||
|
ДИ-05.02.01
|
160 | 40 |
22 | 6 |
6200 |
|
ДИ-05.02.02
| |||||
|
ДИ-05.03.01
|
180 | 40 |
22 | 6 |
6200 |
|
ДИ-05.03.02
| |||||
|
ДИ-05.01.00
|
125 | 32 |
50...60 | 4 |
6200 |
|
ДИ-05.02.00
|
160 | 40 |
50...60 | 6 |
6200 |
|
ДИ-05.03.00
|
180 | 60 |
50...60 | 6 |
6200 |
По
желанию заказчика параметры фрез и профиля могут быть изменены.

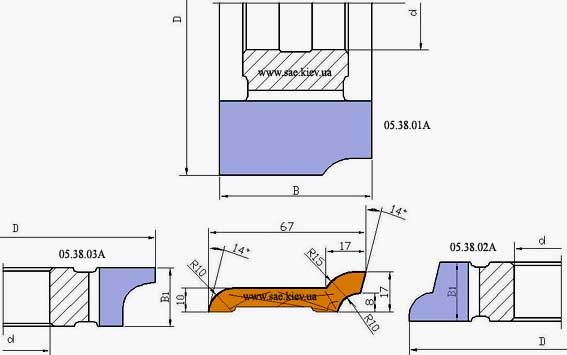

Комплект фрез для изготовления европлинтуса ДИ-05.38А "ИНСТРУМЕНТ-М"
Фрезы затылованные изготавливаются из инструментальной
стали Х6ВФ или с напайными пластинами из быстрорежущей стали Р6М5.
Назначение: комплект фрез предназначен для изготовления лицевых и боковых
поверхностей европлинтуса из древесины твердых и мягких пород на универсальных
фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из трех затылованных фрез.
| D, mm | d,
mm | B, mm |
B1, mm | Z |
n |
| 160 |
40;50 | 64 |
25 | 6 |
6200 |
|
180 |
50;60 | 64 |
25 | 6 |
6200 |
|
130 |
32 | 64 |
25 | 4 |
9000 |
По
желанию заказчика параметры фрез могут быть изменены.
| |
|
|
