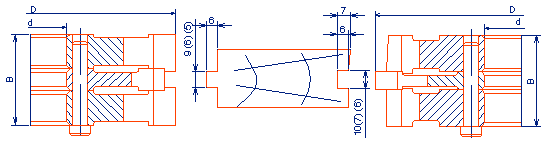

Комплект фрез для изготовления половой доски ДИ-12.00 "ИНСТРУМЕНТ-М" |
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-12.00.01..06
|
125 | 32(40) |
50(40)(30) |
6 | 9000 |
|
ДИ-12.01.01..06
|
160 | 40(60) |
50(40)(30) |
6 | 6200 |
|
ДИ-12.02.01..06
|
180 | 60(40) |
50(40)(30) |
6 | 6200 |
|
ДИ-12.06.01..06
|
145 | 32(40) |
50(40)(30) |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.

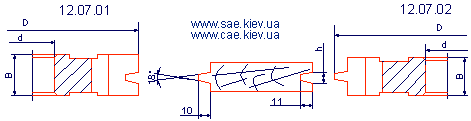

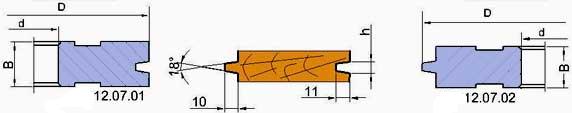

Комплект фрез для изготовления
половой доски
ДИ-12.07, ДИ-12.11, ДИ-12.12 "ИНСТРУМЕНТ-М"
Фрезы затылованные из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления половой доски с
трапециидальным соединением из древесины твердых и мягких пород на универсальных
фрезерных и четырехсторонних станках.
Комплектация: комплект состоит
из двух цельных затылованных фрез (правой и левой). чертеж
| Обозначение |
D, mm | d, mm |
h, mm | B,
mm | Z |
n |
|
ДИ-12.07.01(02)
|
130 | 32 |
9(7)(6) | 50(32)(22) |
4 | 9000 |
|
ДИ-12.12.01(02)
|
160 | 40 |
9(7)(6) | 50(32)(22) |
6 | 6200 |
|
ДИ-12.11.01(02)
|
180 | 60(40) |
9(7)(6) | 50(32)(22) |
6 | 6200 |
По желанию
заказчика параметры фрез могут быть изменены.

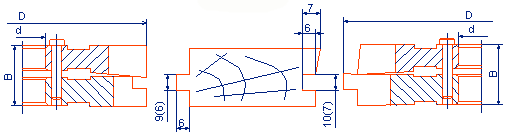

Комплект фрез для изготовления
половой доски
ДИ-12.22, ДИ-12.23, ДИ-12.24 "ИНСТРУМЕНТ-М"
Фрезы из инструментальной стали Х6ВФ или с напайными
пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления половой доски из
древесины мягких пород на универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из двух полукомплектов, правого и левого.
Один полукомплект предназначен для обработки пазов, другой - гребней половой доски.
чертеж
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-12.22
|
160 | 40(60) |
50(40) | 6 |
6200 |
|
ДИ-12.23
|
180 | 60(40) |
50(40) | 6 |
6200 |
|
ДИ-12.24
|
130 | 32 |
50(40) | 4 |
9000 |
По желанию заказчика параметры фрез
могут быть изменены.

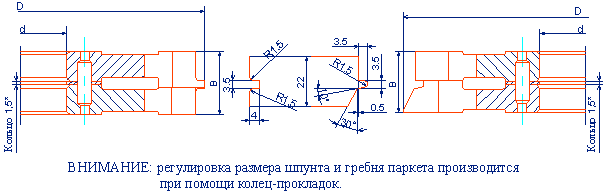

Комплект фрез для изготовления паркета ДИ-12.59 "ИНСТРУМЕНТ-М"
Фрезы острозаточенные с напайными пластинами из
твердого сплава ВК15.
Назначение: комплект фрез предназначен для изготовления паркета на четырехсторонних
станках.
Комплектация: комплект состоит из двух составных фрез.
| D,
mm | d, mm |
B, mm | Z |
n |
| 160 |
40 | 27 |
6 | 6200 |
| 180 |
60 | 27 |
6 | 6200 |
| 130 |
32 | 27 |
4 | 6200 |
| |
|
|
