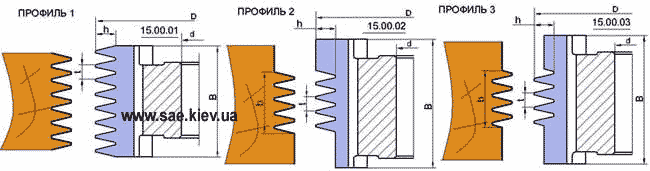

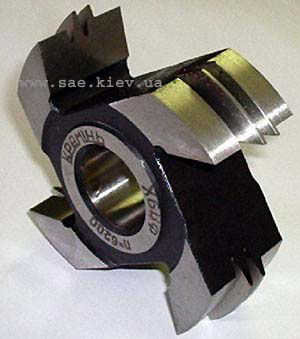

Фрезы для обработки макрошипов для сращивания древесины ДИ-15.00 "ИНСТРУМЕНТ-М" |
| Обозначение |
D, mm | d, mm |
B, mm | b,
mm | h, mm |
Кол-во шип |
t, mm | Z |
n |
|
ДИ-15.00.01
|
125 | 32 |
54...104 |
- | 10 |
8...16 | 7 |
4 | 9000 |
|
ДИ-15.00.02
|
125 | 32 |
30...70 | 8...26 |
10 | 1...4 |
7 | 4 |
9000 |
|
ДИ-15.00.03
|
125 | 32 |
30...70 | 6...24 |
10 | 1...4 |
7 | 4 |
9000 |
По желанию заказчика параметры фрез могут быть изменены.

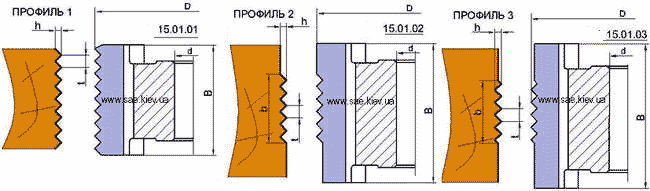

Фрезы для обработки микрошипов для сращивания древесины ДИ-15.01"ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ.
Назначение: фрезы предназначены для обработки зубчатых микрошипов для сращивания
деталей из древесины твердых и мягких пород на универсальных фрезерных станках.
Комплектация: Фреза затылованная из инструментальной стали Х6ВФ.
| Обозначение |
D, mm | d, mm |
B, mm | b,
mm | h, mm |
Кол-во шип |
t, mm | Z |
n |
|
ДИ-15.01.01
|
125 | 32 |
50...100 |
- | 3 |
10...20 | 5 |
4 | 9000 |
|
ДИ-15.01.02
|
125 | 32 |
30...70 | 27,5 |
3 | 3...5 |
5 | 4 |
9000 |
|
ДИ-15.01.03
|
125 | 32 |
30...70 | 25 |
3 | 3...5 |
5 | 4 |
9000 |
По желанию заказчика параметры фрез
могут быть изменены.

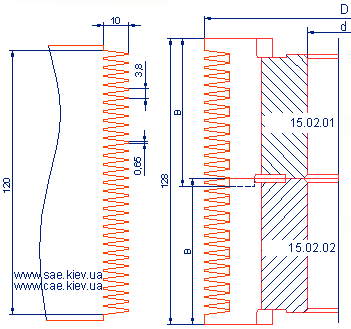

Фрезы для обработки шипов для сращивания древесины ДИ-15.02.01(02); ДИ-15.02.11(12);ДИ-15.02.03(04); ДИ-15.02.05(06) производитель "ИНСТРУМЕНТ-М"
Фрезы острозаточенные из инструментальной стали
Х6ВФ.
Назначение: фрезы предназначены для обработки зубчатых шипов для сращивания
деталей из древесины мягких пород на универсальных фрезерных и шипорезных станках.
Комплектация: комплект состоит из двух острозаточенных фрез, наращиваемых
по высоте сращиваемой детали.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-15.02.01(02)
|
125 | 32/40 |
66 | 2/2 |
6000 |
|
ДИ-15.02.11(12)
|
140(160) |
40/50 | 66 |
2/2 | 6000 |
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|

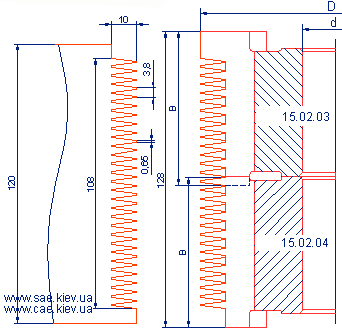

ДИ-15.02.03(04)
|
125 | 32/40 |
66 | 2/2 |
6000 |
|
ДИ-15.02.05(06)
|
140(160) |
40/50 | 66 |
2/2 | 6000 |
| |
|
|
