Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) с трапециидальным соединением из древесины твердых и мягких пород на
универсальных фрезерных и четырехсторонних станках.
Комплектация:
комплект состоит из двух цельных затылованных фрез (левой и правой).
Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|

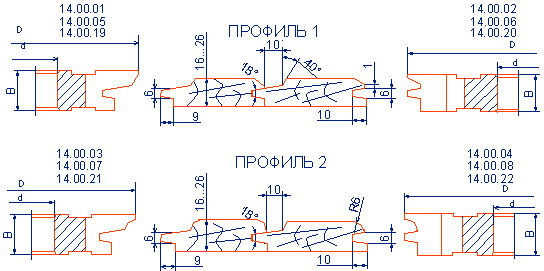

ДИ-14.00.19(20)
ДИ-14.00.21(22)
|
150 | 32 |
32 | 6 |
6200 |
ДИ-14.00.05(06)
ДИ-14.00.07(08)
|
160 | 40 |
32 | 6 |
6200 |
ДИ-14.00.01(02)
ДИ-14.00.03(04)
|
180 | 60 |
32 | 6 |
6200 |
По желанию заказчика параметры фрез
могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки) ДИ-14.00Б "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) с трапециидальным соединением из древесины твердых и мягких пород на
универсальных фрезерных и четырехсторонних станках.
Комплектация:
комплект состоит из двух цельных затылованных фрез (левой и правой).
Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|

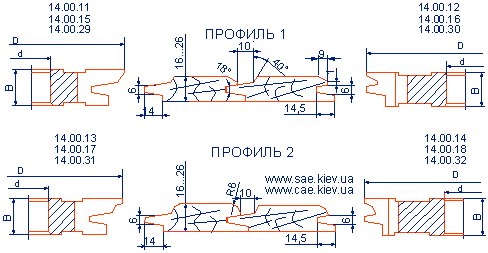

ДИ-14.00.29(30)
ДИ-14.00.31(32)
|
150 | 32 |
32 | 6 |
6200 |
ДИ-14.00.15(16)
ДИ-14.00.17(18)
|
160 | 40 |
32 | 6 |
6200 |
ДИ-14.00.11(12)
ДИ-14.00.13(14)
|
180 | 60 |
32 | 6 |
6200 |
По желанию заказчика параметры фрез
могут быть изменены.

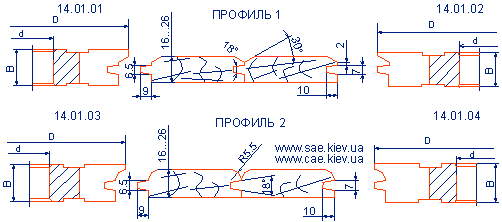

Комплект фрез для изготовления
обшивочной доски (вагонки) ДИ-14.01 "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
комплект фрез предназначен для изготовления обшивочной доски (вагонки) с трапециидальным
соединением из древесины твердых и мягких пород на универсальных фрезерных и четырехсторонних
станках.
Комплектация: комплект состоит из двух цельных затылованных
фрез (левой и правой). чертеж
| D, mm |
d, mm | B, mm |
Z | n |
| 130 |
32 | 32 |
4 | 9000 |
| 180 |
60 | 32 |
6 | 6200 |
| 160 |
40 | 32 |
6 | 6200 |
