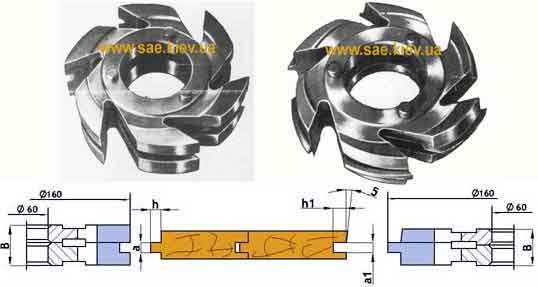

Фрезы
для обработки шпунта и гребня половой доски 3236-0305(06),
3232-0305(06)
|
| Обозначение |
B, mm | a, mm |
h | Z |
n, max |
| 3236-0031 |
40 | 7 |
6 | 6
|
8000 |
| 3236-0032 |
50 | 10 |
6 | ||
|
Обозначение | B1,
mm | a1, mm |
h1, mm | ||
| 3232-0032 |
40 | 7 |
6 | ||
|
3232-0032 |
50 | 10 |
6 |

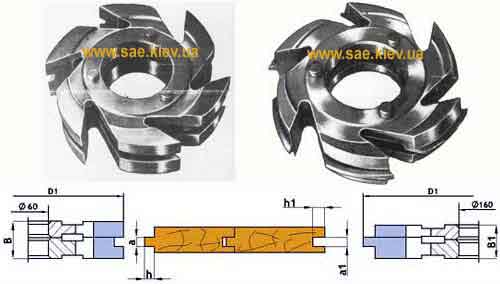

Фрезы для обработки шпунта и гребня половой доски 3236-0031...36, 3232-0031...36 производитель "ИНСТРУМЕНТ-М"
Фрезы
из инструментальной стали Х6ВФ.
Назначение: комплект фрез предназначен для профилирования половой доски
из древесины мягких пород на четырехсторонних строгальных станках.
Комплектация: комплект состоит из двух составных фрез правого и левого
вращения.
| Обозначение |
D, mm | B, mm |
a, mm | h |
Z | n, max |
| 3236-0031 |
160 | 32 |
4 | 6 |
6 |
8000 |
| 3236-0032 |
160 | 32 |
6 | 6 | ||
| 3236-0033 |
160 | 36 |
8 | 8 | ||
| 3236-0034 |
160 | 40 |
10 | 10 | ||
| 3236-0035 |
180 | 32 |
6 | 6 | ||
| 3236-0036 |
180 | 50 |
12 | 12 | ||
| Обозначение |
D1, mm | B1,
mm | a1, mm |
h1, mm | ||
| 3232-0032 |
160 | 32 |
4 | 7 | ||
| 3232-0032 |
160 | 32 |
6 | 7 | ||
| 3232-0033 |
160 | 36 |
8 | 9 | ||
| 3232-0034 |
160 | 40 |
10 | 11 | ||
| 3232-0035 |
180 | 32 |
6 | 7 | ||
| 3232-0036 |
180 | 50 |
12 | 13 |

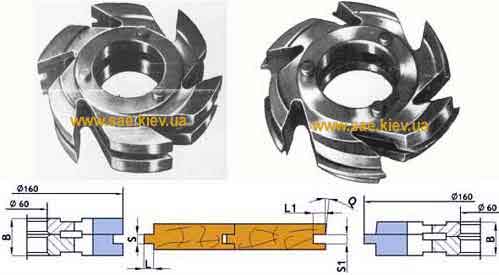

Фрезы
для обработки шпунта и гребня половой доски 3236-5101...03,
3232-5101...03 производитель "ИНСТРУМЕНТ-М"
Фрезы из инструментальной стали Х6ВФ.
Назначение: комплект фрез предназначен для профилирования шпунта и гребня
половой доски из древесины мягких пород на четырехсторонних строгальных станках.
Комплектация: комплект состоит из двух составных фрез правого и левого
вращения.
| Обозначение |
B, mm | L, mm |
S | |
Z | n, max |
| 3236-5101 |
32 | 5 |
5 | 6 |
8000 | |
| 3236-5102 |
40 | 6 |
6 | |||
|
3236-5103 |
50 | 6 |
9 | |||
|
Обозначение | B1,
mm | L1, mm |
a, град | S1,
mm | ||
| 3232-5101 |
32 | 5 |
5,45 | 6 | ||
| 3232-5102 |
40 | 6 |
3,40 | 7 | ||
| 3232-5103 |
50 | 6 |
3,15 | 10 |

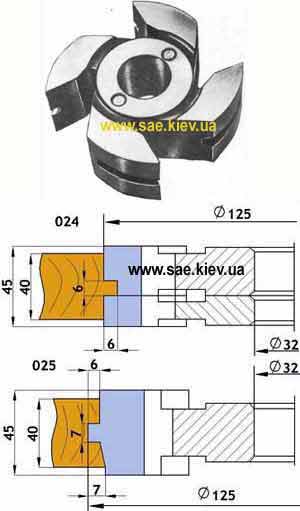

Фрезы
для обработки шпунта и гребня половой доски 024, 025
производитель "ИНСТРУМЕНТ-М"
Фрезы из инструментальной стали Х6ВФ.
Назначение: комплект фрез предназначен для профилирования шпунта и гребня
половой доски из древесины мягких и твердых пород на универсальных фрезерных станках
типа ФСШ-1А.
Комплектация: комплект состоит из одной составной фрезы для обработки гребня
и одной составной фрезы для обработки шпунта.

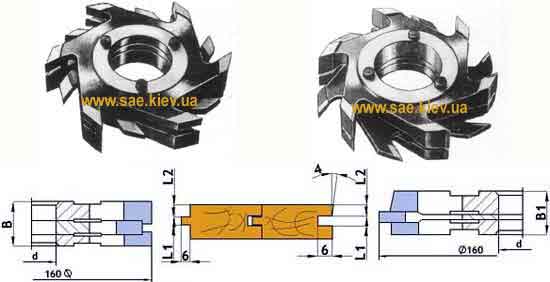

Фрезы
для обработки шпунта и гребня половой доски 3236-6011(12),
3232-6011(12) производитель "ИНСТРУМЕНТ-М"
Фрезы из инструментальной стали с пластинами из
твердого сплава ВК15.
Назначение: комплект фрез предназначен для профилирования половой доски
из древесины твердых пород на четырехсторонних строгальных станках.
Комплектация: комплект состоит из двух составных фрез правого и левого
вращения.
| Обозначение |
d, mm | B, mm |
L1, mm | L2,
mm | Z |
n, max |
| 3236-6011 |
40 | 40 |
6 | 15 |
6 |
6200 |
| 3236-6012 |
40 | 50 |
9 | 7 | ||
| Обозначение |
d1, mm | B1,
mm | L1, mm |
L2, mm | ||
| 3232-6011 |
40 | 40 |
7 | 14 | ||
| 3232-6012 |
40 | 50 |
10 | 16 |

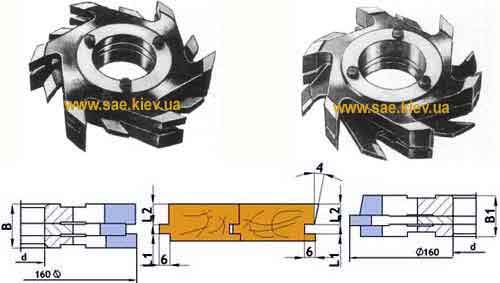

Фрезы
для обработки шпунта и гребня половой доски 3236-6009(10),
3232-6009(10) производитель
"ИНСТРУМЕНТ-М"
Фрезы из инструментальной стали с пластинами из
твердого сплава ВК15.
Назначение: комплект фрез предназначен для профилирования половой доски
из древесины твердых пород на универсальных фрезерных станках типа ФСШ-1А. .
Комплектация: комплект состоит из двух составных фрез правого и левого
вращения.
| Обозначение |
d, mm | B, mm |
L1, mm | L2,
mm | Z |
n, max |
| 3236-6009 |
32 | 40 |
6 | 15 |
6 |
6200 |
| 3236-6010 |
32 | 50 |
9 | 7 | ||
| Обозначение |
d1, mm | B1,
mm | L1, mm |
L2, mm | ||
| 3232-6009 |
32 | 40 |
7 | 14 | ||
| 3232-6010 |
32 | 50 |
10 | 16 |
| |
|
|
