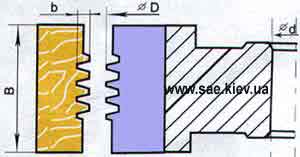

15 16 Фрезы
затылованные для изготовления сращиваемых деталей из древесины |
| Обозначение |
D, mm | d, mm |
B, mm | b, mm |
n |
| ФС.4.12.01 |
125 |
32 |
50 | 6 |
6200 |
|
ФС.4.12.02 |
130 | 32 |
60 | 6 |
6200 |

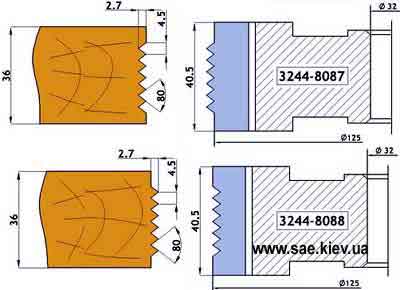

Фрезы цельные затылованные для обработки зубчатого соединения сращиваемых деталей 3244-8087, 3244-8088
Фрезы цельные затылованные из инструментальной
стали Х6ВФ.
Назначение: фрезы предназначены для обработки зубчатых шипов в древесине
мягких пород на универсальных фрезерных станках типа ФСШ-1А, n=9000 об/мин.
Комплектация: фреза цельная затылованная из инструментальной стали Х6ВФ.

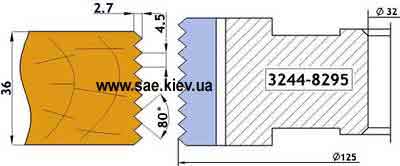

Фрезы цельные затылованные для обработки зубчатого соединения сращиваемых деталей набором фрез 3244-8295
Фрезы цельные затылованные из инструментальной
стали Х6ВФ.
Назначение: фрезы предназначены для обработки зубчатых
шипов в древесине мягких пород на универсальных фрезерных станках типа ФСШ-1А,
n=9000 об/мин.
Комплектация: в комплект может входить не более двух
фрез, при этом общая длина соединения составит не более 70 мм.

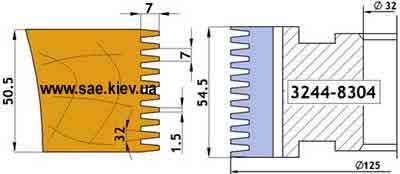

Фрезы цельные затылованные для обработки зубчатого соединения сращиваемых деталей набором фрез 3244-8304
Фрезы цельные затылованные из инструментальной
стали Х6ВФ.
Назначение: фрезы предназначены для обработки зубчатых шипов в древесине
мягких пород на универсальных фрезерных станках типа ФСШ-1А, n=9000 об/мин.
Комплектация: в комплект может входить не более двух фрез.
Фрезы сборные с резцами из инструментальной стали для обработки зубчатых шипов сращиваемых деталей 3202-4740...48
Фрезы сборные с резцами из инструментальной стали.
Назначение: фрезы предназначены для обработки зубчатых шипов в древесине
мягких пород на автоматических линиях, четырехсторонних строгальных и универсальных
фрезерных станках.
Комплектация: фрезы поставляются поштучно или в
комплекте (2шт).

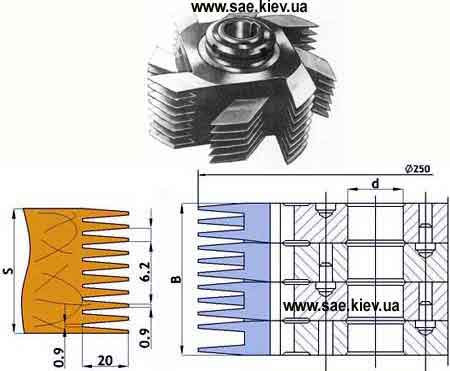

Фрезы составные с групповыми зубьями для обработки зубчатых шипов 3202-4732.01(02)
Фрезы
составные с групповыми зубьями с пластинами из быстрорежущей стали.
Назначение: фрезы предназначены для обработки зубчатых шипов в древесине
мягких и твердых пород на автоматических линиях и четырехсторонних строгальных
станках.
Комплектация: в комплект составной фрезы 3202-4732.01 входят
четыре фрезы 3202-4729.01, а также фреза для формирования утолщенного шипа, выходящего
за кромку заготовки 3202-4731.01. Крепление фрез производится на патроне. Патрон
поставляется по заказу потребителя. Фреза 3202-4732.01 состоит из 3202-4132.02
- 1шт и 3202-4729.02 - 7шт.
| Обозначение |
d, mm | B, mm |
S, mm | n |
| 3202-4732.01 |
40 | 95 |
82 | 3000 |
| 3202-4732.02 |
50 | 148,8 |
131 | 3000 |

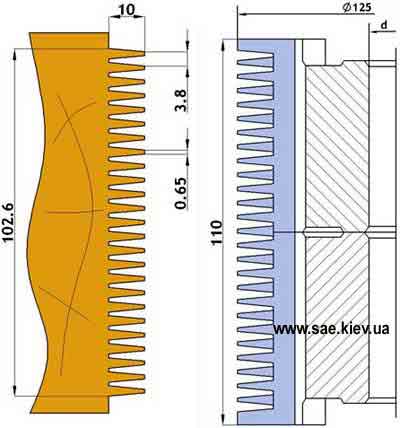

Комплект фрез для обработки
шипов для сращивания древесины 3244-8359, 3244-8360
Фрезы острозаточенные напаянные пластинами из быстрорежущей
стали Р6М5 (HSS). При заказе d=32мм - 3244-8359, d=40мм - 3244-8360).
Назначение:
фрезы предназначены для обработки зубчатых шипов в древесине мягких и твердых
пород на универсальных фрезерных станках типа ФСШ-1А, или на четырехсторонних
строгальных станках, n=6000 об/мин.
Комплектация: комплект состоит
из двух фрез.
| |
|
|
