17 следующая страница Комплект фрез для изготовления
обшивочной доски (вагонки)
|
| D, mm | d,
mm | B, mm |
Z | n |
| 180 |
60 | 32 |
6 | 6200 |
| 160 |
40 | 32 |
6 | 6200 |
| 130 |
32 | 32 |
4 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

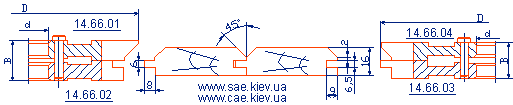

ДИ-14.66 производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) из древесины твердых и мягких пород на четырехсторонних станках.
Комплектация: комплект состоит из двух затылованных составных фрез.
| D, mm | d,
mm | B, mm |
Z | n |
| 160 |
40 | 36 |
6 | 6200 |
| 180 |
60 | 36 |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

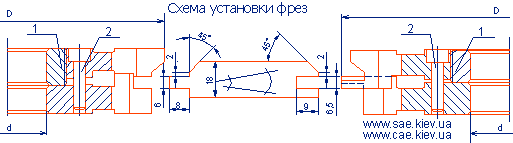

ДИ-14.71 производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные с
напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для
изготовления обшивочной доски (вагонки) из древесины твердых и мягких пород на
четырехсторонних станках.
Комплектация: комплект состоит из двух полукомплектов (правого и левого).
Каждый полукомплект состоит из двух взаиморегулируемых фрез. Фрезы регулируются
между собой для обеспечения необходимой ширины паза и гребня с помощью специальной
гайки (поз.1) и фиксируются тремя штифтами (поз.2).
| D, mm | d,
mm | B, mm |
Z | n |
| 180 |
40 | 32 |
3/3 | 6000 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

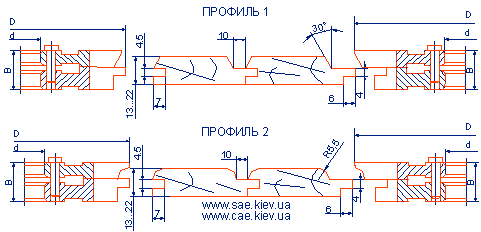

ДИ-14.73 (74,63/2) производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) из древесины твердых и мягких пород на универсальных фрезерных и четырехсторонних
станках.
Комплектация: комплект состоит из двух полукомплектов (правого и левого)
или из двух правых фрез для фрезерных станков. Каждый полукомплект состоит из
двух фрез соединенных между собой штифтами.
Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-14.63/2
|
140 | 32 |
32 | 4 |
6200 |
|
ДИ-14.74
|
160 | 40 |
32 | 6 |
6200 |
|
ДИ-14.73
|
180 | 60 |
32 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

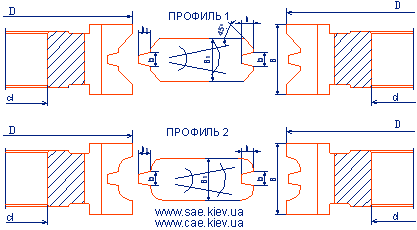

ДИ-14.96 производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) с трапециидальным соединением из древесины твердых и мягких пород на
универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект
состоит из двух цельных затылованных фрез.
| D,mm | d,mm |
B,mm | Z | B1,mm | b,mm | h,mm | h1,mm |
n |
| 125 |
32 | 30(50) |
4 | 14...20(26...36) | 5(10) | 5,5(8,5) | 5(8) |
9000 |
|
160 | 40 |
30(50) | 6 | 14...20(26...36) | 5(10) | 5,5(8,5) | 5(8) |
6200 |
|
180 | 60 |
30(50) | 6 | 14...20(26...36) | 5(10) | 5,5(8,5) | 5(8) |
6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

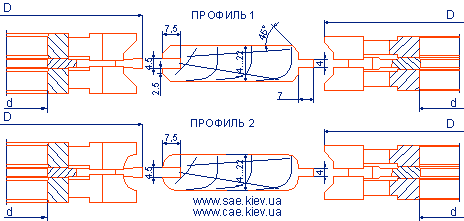

ДИ-14.98 производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной доски
(вагонки) из древесины твердых и мягких пород на универсальных фрезерных и четырехсторонних
станках.
Комплектация: комплект состоит из двухсоставных затылованных фрез (правой
и левой) или из двух правых фрез для фрезерных станков.
| D,mm | d,mm |
B,mm | Z |
n |
| 125 |
32 | 26 |
4 | 9000 |
| 160 |
40 | 26 |
6 | 6200 |
| 180 |
60 | 26 |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)
ДИ-14.50 (53,54,56,83) производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из твердого сплава ВК15.
Назначение: комплект фрез предназначен для
изготовления обшивочной доски (вагонки) из древесины твердых и мягких пород на
универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из двух полукомплектов (правого и левого).
Каждый полукомплект состоит из двух взаиморегулируемых фрез. Фрезы регулируются
между собой для обеспечения необходимой ширины паза и гребня с помощью специальной
гайки (поз.1) и фиксируются двумя винтами (поз.2).
| D, mm | d,
mm | B, mm |
Z | n |
| 160 |
40(32) | 28...30 |
6 | 6000 |
| |
|
|
